场景定义

我首先调研了几种主流的驱蚊方式，发放问卷，总结用户使用和不使用这些驱蚊方式的原因并总结如图2。发现化学驱蚊总体效果最佳，但用户会有长期使用影响身体健康的担忧。所以，将场景定义为在门处，使用化学驱蚊手段，从源头阻断蚊虫进入家中。同时，通过调研，如图3&4，对于在门口阻断蚊虫已经有相关的研究，并且在民间也有例如悬挂艾草，香囊防止蚊虫进入，这为这一设计的可行性提供了支持。

用户行为研究

确定场景后，我对于用户的在家门处的行为进行了研究，以确定产品逻辑。研究以一个城市中住在公寓里的三口之家作为典型用户，利用安装的智能猫眼，统计了一个月内在门口的行为。统计的数据每天门口事件数约为12-20件，其中开门6-10次，开门总时长约2-3分钟，对各类事件的统计如图2&3所示，可以看到具有短时多次的特点。所以产品应该设计为仅在需要也就是开门的时候工作，效率最高。门口可以分为门内外事件，通过对两类的分析研究，确定交互逻辑为门内检测到有人接近开始工作，离开停止；在门外人脸识别为家庭成员立即开始工作 否则开门时开始工作。

概念方案

由于产品需要门内外的信号和电力沟通，所以决定利用门上现有的猫眼孔洞，将驱蚊器与智能猫眼结合。根据这一思路，排布产品需要的进出风口，摄像头，驱蚊液盒等元素，设计了以下五种概念方案，综合评估体积和效率，最终选定了B方案。

产品架构

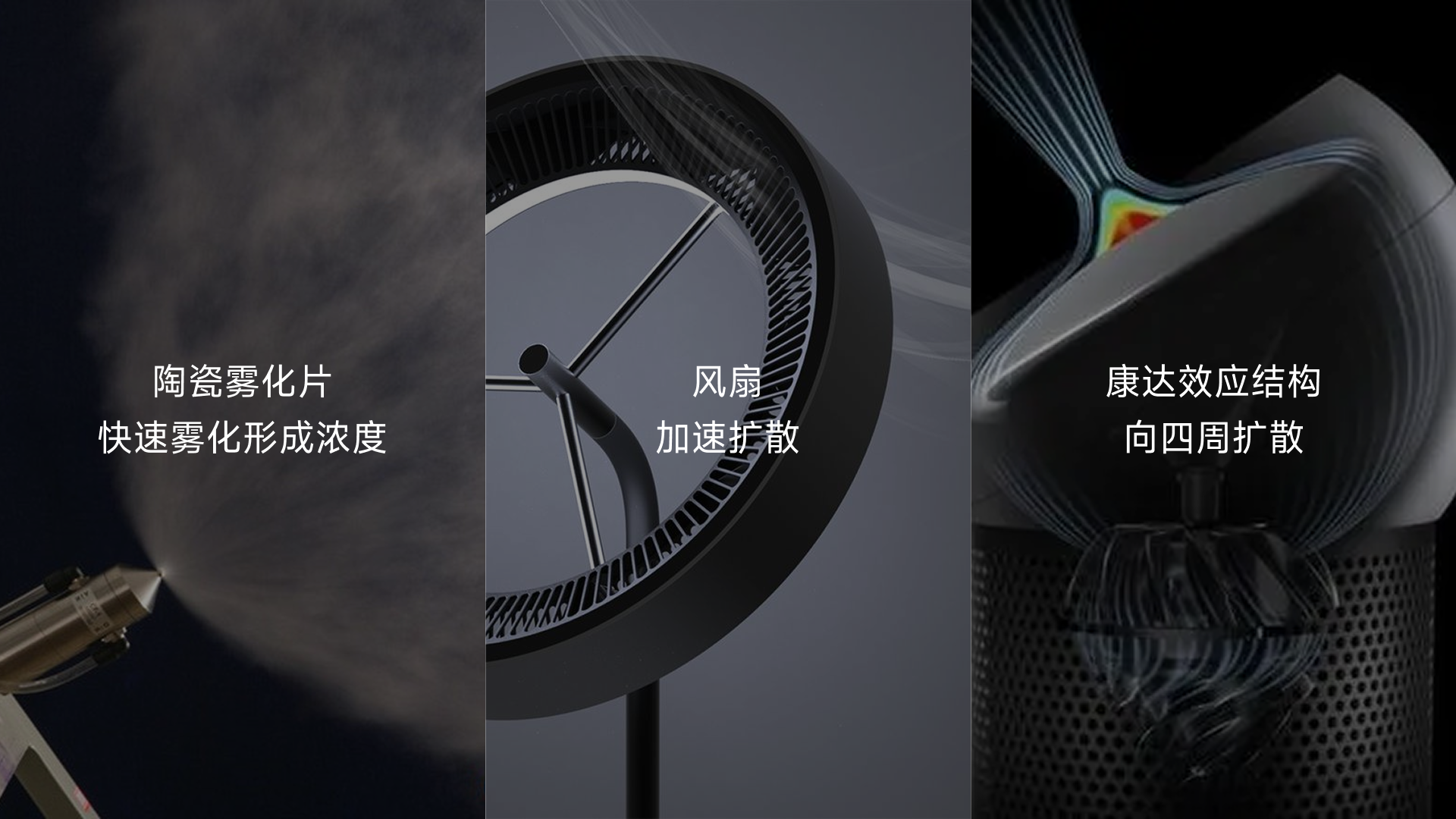

根据方案B，产品的整体架构如上，驱蚊液使用陶瓷雾化片快速形成浓度，使用风扇吹过康达效应曲面结构，以实现快速扩散的大面积蚊虫防护。设计上正面两个圆形元素，上方为摄像头，传感器和康达效应曲面出风口。下方圆形元素，中间为可拆卸更换的驱蚊液瓶，四周为进风口。产品采用竖向放置的涡轮风扇以降低厚度。

设计

产品设计门外部分为一个跑道圆，中间包含两个圆形元素。CMF为黑白两色，从侧面分为两层双色，以降低视觉厚度。门内为圆形，使用了相似的设计元素，包含了猫眼屏幕，电池，充电口等。

驱蚊液盒

驱蚊液盒为透明设计，方便查看驱蚊液余量。背后使用磁铁，便于安装，下方海绵吸收驱蚊液接触雾化器。

安装&使用

产品门内和门外通过猫眼孔连接，位于门的两侧，门内的部分可以拆卸单独充电。门内部分通过旋转安装在底板上，如图2所示，同时有触点用于信号和供电。

外观手板

我还为产品制作了外观手办和毕业设计的展台。外观手板内部设计了屏幕，电池和充电口，已实现高保真的视觉效果。
